NL立式泥漿泵主要用途及結構圖
時間：2020/4/8 來源：浙江揚子江泵業有限公司
NL立式泥漿泵可輸送高濃度高粘度<10000PaS及含有顆粒的懸浮漿液。輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。排出壓力與轉速無關 ，低流量也可保持高的排出壓力。流量與轉速成正比，通過變速機構或調速電機可實現流量調節。自吸能力強，不用裝底閥可直接抽吸液體。泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。運轉平穩、振動、噪聲小。結構簡單、拆裝維修方便。

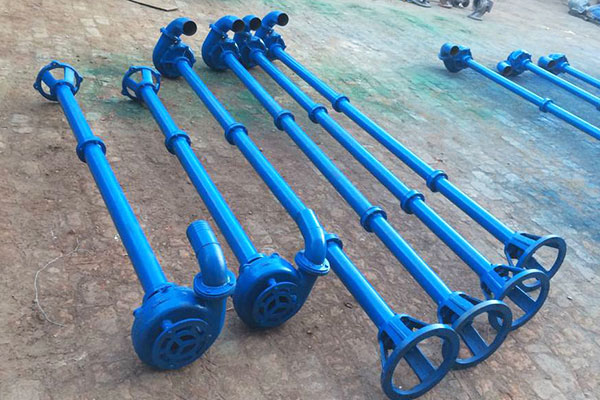

NL立式泥漿泵
NL立式泥漿泵產品用途
1、 NL型立式污水泥漿泵主要用作河泥、糞便、河水、漿飼料的吸送澆灑，代替肩挑人擔，并作排澇，抗旱之用，亦可進行車浜頭，上河泥等積肥生產，還可作農村簡易流動消防水泵。
2、 可用于市政、化工、印染、醫藥、造船、鑄造、食品等行業抽吸濃稠液、污濁液、糊狀體、流砂及城市河道的流動污泥等;亦可用作煤礦排除含有泥塊小礫石的流體。
3、 若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。
4、養魚用作帶水清塘、魚池增氧等。

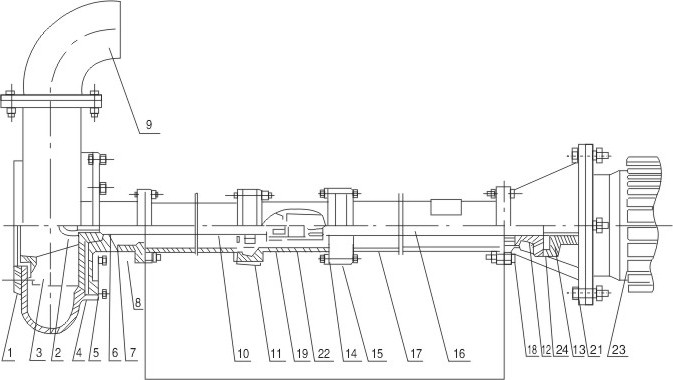

NL立式泥漿泵結構圖
NL立式泥漿泵結構圖
|
序號 |
型式/另件名稱 |
NL,NLF,NW |
||
|
編號 |
數量 |
備注 |
||
|
1 |
網罩 |
1 |
1 |
|
|
2 |
葉輪螺母 |
2 |
1 |
|
|
3 |
葉輪 |
3 |
1 |
|
|
4 |
泵殼 |
4 |
1 |
|
|
5 |
泵座 |
5 |
1 |
|
|
6 |
0型圈 |
6 |
1 |
改進型用機械密封 |
|
7 |
油封 |
7 |
4 |
改進型用機械密封 |
|
8 |
軸套 |
8 |
1 |
改進型用機械密封 |
|
9 |
出水彎頭 |
9 |
1 |
|
|
10 |
泵軸 |
10 |
1 |
|
|
11 |
軸承 |
11 |
2 |
|
|
12 |
從動聯軸器 |
12 |
1 |
|
|
13 |
主動聯軸器 |
13 |
1 |
|
|
14 |
聯接筒 |
14 |
1 |
|
|
15 |
軸承座 |
15 |
2 |
|
|
16 |
聯接軸 |
16 |
1 |
|
|
17 |
支撐筒 |
17 |
2 |
|
|
18 |
軸承蓋 |
18 |
1 |
|
|
19 |
從動聯軸器 |
19 |
1 |
|
|
20 |
電機座 |
20 |
1 |
|
|
21 |
電機座C |
21 |
1 |
帶固定板用 |
|
22 |
主動聯軸器 |
22 |
1 |
|
|
23 |
電動機 |
23 |
1 |
|
|
24 |
彈性塊 |
24 |
1 |
|
