W系列鑄鐵水力噴射器

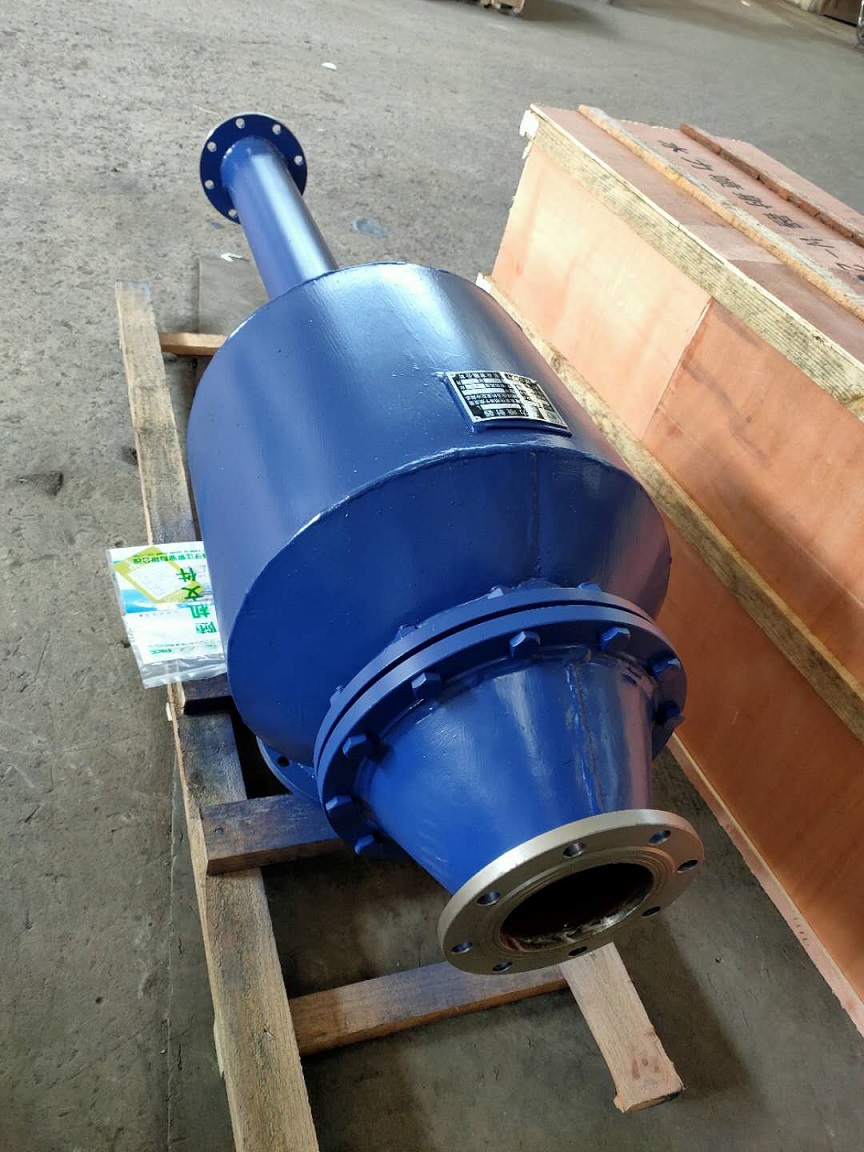

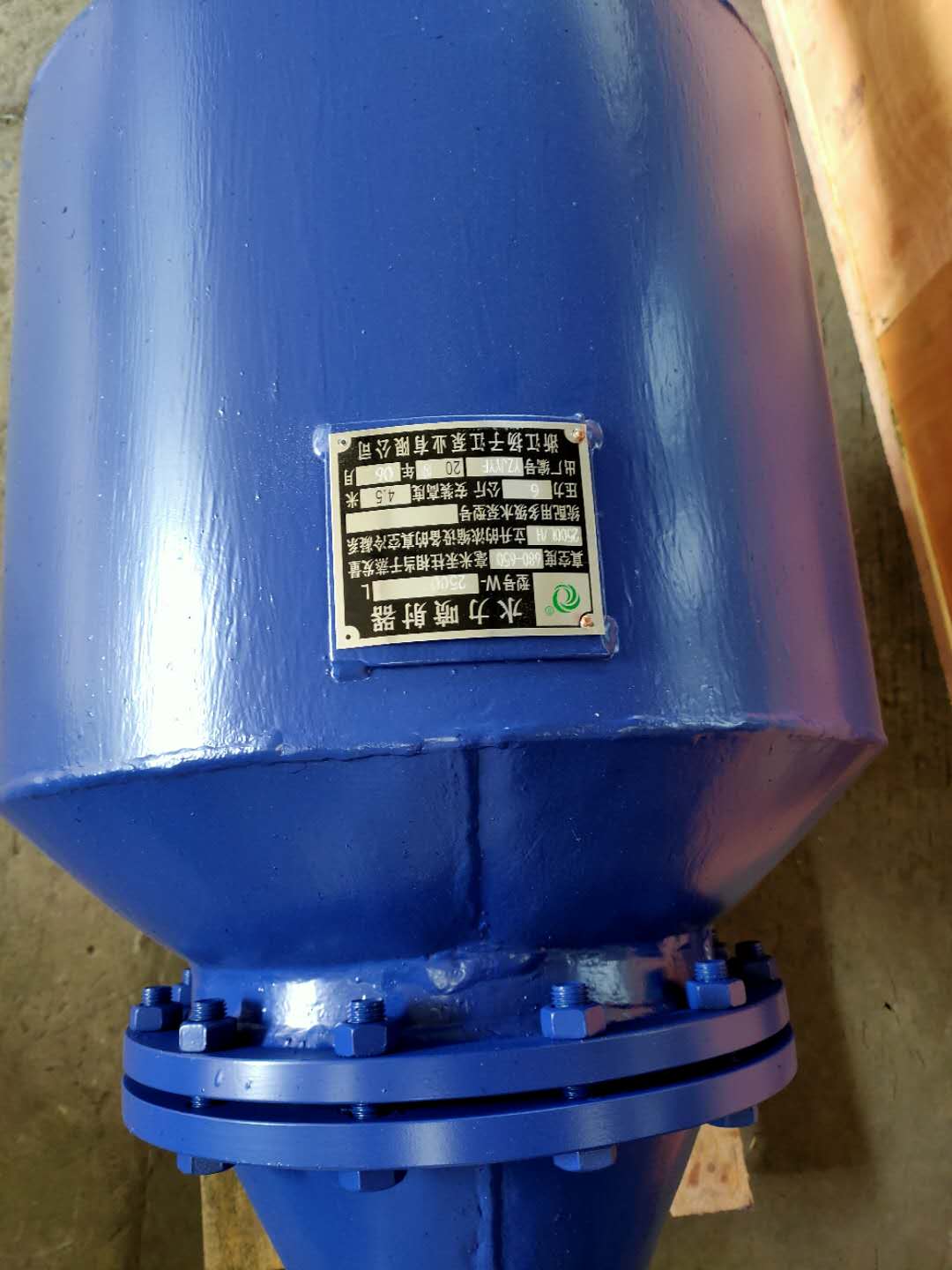

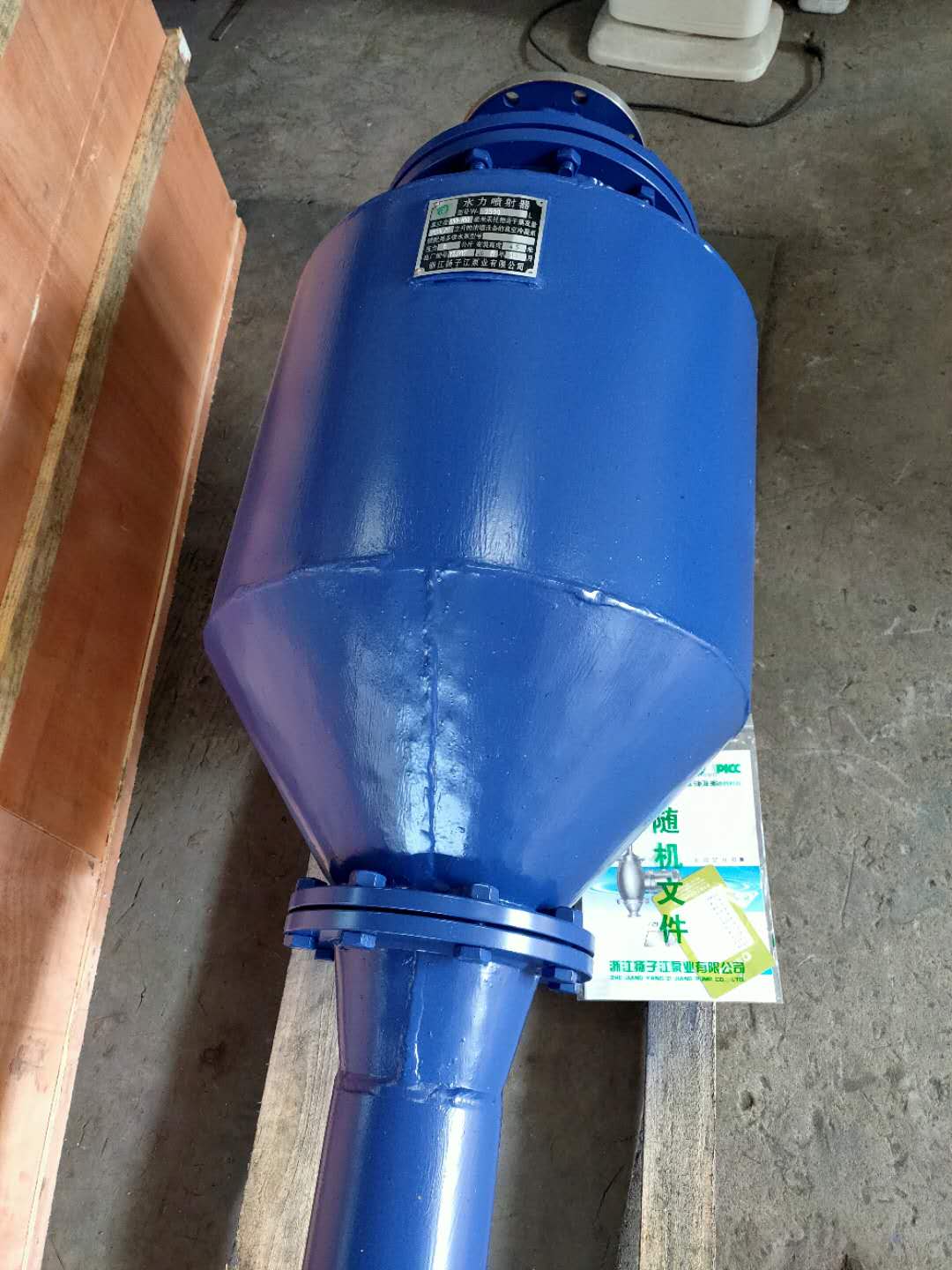

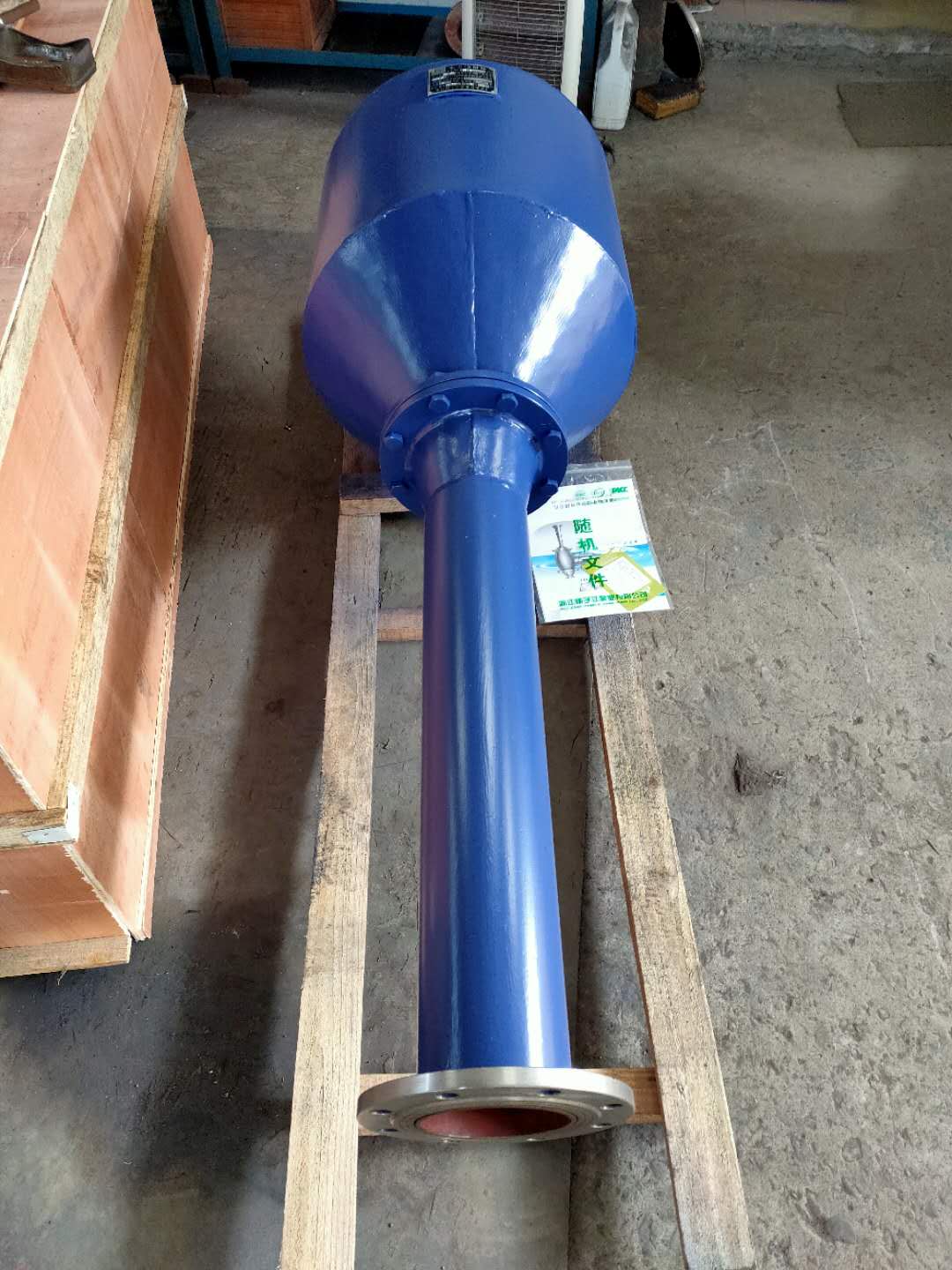

說明書下載水力噴射器系列實物圖標牌合格證產品視頻

W系列碳鋼水力噴射器概述

水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出，聚合在一個焦點上。由于噴射水流速度很高，于是周圍形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部份的蒸汽冷凝成水、小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需要的設備。但目前生產水力噴射器的制造廠較小，品種亦不齊全，為此，我單位近年來不斷改進設計。采用多噴咀與汽環（導向盤）等結構，以及用多級泵進水，低位安裝，只需安裝高度4.5米，完善與提高了其工作性能，具有一定的先進性、是真空冷凝設備的一種革新。我單位根據用戶需要特制不銹鋼水力噴射器是一種高強度耐酸、防腐、抽真空設備，特別是對化工、制藥廠有一定貢獻，深受各地用戶單位的歡迎 .

W系列碳鋼水力噴射器技術參數

型號	蒸發量立升/小時	真空度毫米泵柱（Mpa）	噴嘴（只）	揚 程	流量（m3/h）	配套多級離心泵
W-100	100	680-720	3	45	18	50D8×5
W-200	200	680-720	3	45	18	50D8×5
W-300	300	680-720	3	45	18	50D8×5
W-400	400	680-720	4	45	18	508×6
W-500	500	680-720	4	45	32	80D12×4
W-600	600	680-720	7	45	32	80D12×4
W-700	700	680-720	7	45	32	80D12×4
W-800	800	680-720	7	45	32	80D12×5
W-900	900	680-720	6	50	32	80D12×5
W-1000	1000	680-720	6	50	32	80D12×5
W-1200	1200	680-680	6	50	32	80D12×6
W-1500	1500	680-680	7	50	108	125D25×2
W-1800	1800	680-680	7	50	108	125D25×2
W-2000	2000	680-680	7	50	108	125D25×2
W-2500	2500	680-680	7	50	108	125D25×3
W-3000	3000	680-680	12	50	108	125D25×4
