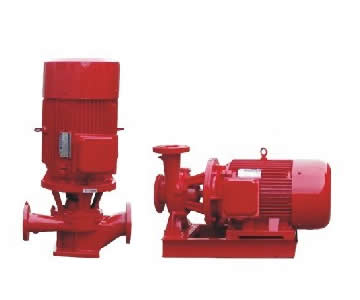

XBD-HY消防恒壓切線泵性能參數
時間：2014/10/16 來源：浙江揚子江泵業有限公司
消防恒壓切線泵又稱恒壓切線消防泵，具有變流穩壓的特點，即在全流量范圍內，揚程變化不大，泵從零流量到所需大流量范圍內變化時，其揚程變化在5%范圍內，且小流量或零流量時不超壓，從而避免了普通離心泵在消防現場中小流量時超壓而大流量供水不上的現象。大大提高了滅火效率及消防設備和消防人員的安全可靠性。
特點：
整個系列均采用加長軸的Y型直聯電機，泵結構緊湊、美觀大方、體積小，機械密封可靠，這大大提高了水泵機組的可靠性；泵葉輪均為開式、軸向力小，無口環，也就杜絕了銹蝕咬死，因此整個泵系統運行平穩、噪音低、使用壽命長，使用維修方便。
參數：
泵體、泵蓋采用鑄鐵，葉輪根據用戶要求采用球墨鑄鐵或青銅材料制造。
恒壓切線消防泵工作條件：
轉速：2900r/min(電機同步轉速)
介質溫度：常溫清水
流量范圍：0～80L/S
揚程范圍：30～260m
電機功率：15～160KW
主要用途：
恒壓切線消防泵主要適用于工業、民用建筑物固定消防系統（消防栓滅火系統、自動噴淋系統和噴霧滅火系統）的給水，另外也可用于消防和生活（生產）共用的給水系統及建筑、市政、工礦、鍋爐給水等各種場合。
XBD-HY消防恒壓切線泵，是新開發生產的節能系列產品。具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。
本司生產的XBD-HY消防恒壓切線泵其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲上海市消防產品認可證書。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
XBD-HY消防恒壓切線泵產品特點
1、泵結構緊湊、布置合理、外形美觀。
2、進、出口徑相同，便于管路連接。
3、泵運行平穩、噪音低、壽命長。
4、密封可靠、無泄漏。
5、流量和壓力可根據需要增減泵級數并結合切割葉輪徑予以滿足。
XBD-HY消防恒壓切線泵技術參數
流量：5-45L/S；
壓力：0.18-2.61Mpa；
功率：2.2-180KW；
轉速：1450r/min；
XBD-HY消防恒壓切線泵型號意義
XBD5.7/25-100HY
XBD – 消防泵組代號
5.7 – 設計壓力（1/10MPa）
25 – 設計流量（L/S）
100 – 進出口直徑
H -恒壓切線式
Y – 結構為立式
W - 結構為臥式
恒壓切線泵性能參數
| 型號 | 流量 | 出口壓力 | 轉速 | 電機功率 |
| L/S | MPa | r/min | KW | |
| XBD3/5-50HY | 0～5 | 0.3 | 2970 | 3 |
| XBD4/5-50HY | 0.4 | 4 | ||
| XBD5/5-50HY | 0.5 | 5.5 | ||
| XBD6/5-50HY | 0.6 | 7.5 | ||
| XBD7/5-50HY | 0.7 | 11 | ||
| XBD8/5-50HY | 0.8 | 15 | ||
| XBD3/10-65HY | 0～10 | 0.3 | 5.5 | |
| XBD4/10-65HY | 0.4 | 7.5 | ||
| XBD5/10-65HY | 0.5 | 11 | ||
| XBD6/10-65HY | 0.6 | 11 | ||
| XBD7/10-65HY | 0.7 | 15 | ||
| XBD8/10-65HY | 0.8 | 18.5 | ||
| XBD9/10-65HY | 0.9 | 22 | ||
| XBD10/10-65HY | 1 | 22 | ||
| XBD3/15-65HY | 0～15 | 0.3 | 7.5 | |
| XBD4/15-65HY | 0.4 | 11 | ||
| XBD5/15-65HY | 0.5 | 15 | ||
| XBD6/15-65HY | 0.6 | 15 | ||
| XBD7/15-65HY | 0.7 | 18.5 | ||
| XBD8/15-65HY | 0.8 | 22 | ||
| XBD9/15-65HY | 0.9 | 30 | ||
| XBD10/15-65HY | 1 | 30 | ||
| XBD11/15-65HY | 1.1 | 37 | ||
| XBD12/15-65HY | 1.2 | 37 | ||
| XBD3/20-80HY | 0～20 | 0.3 | 11 | |
| XBD4/20-80HY | 0.4 | 15 | ||
| XBD5/20-80HY | 0.5 | 18.5 | ||
| XBD6/20-80HY | 0.6 | 22 | ||
| XBD7/20-80HY | 0.7 | 22 | ||
| XBD8/20-80HY | 0.8 | 30 | ||
| XBD9/20-80HY | 0.9 | 37 | ||
| XBD10/20-80HY | 1 | 37 | ||
| XBD11/20-80HY | 1.1 | 37 | ||
| XBD12/20-80HY | 1.2 | 45 | ||
| XBD13/20-80HY | 1.3 | 45 | ||
| XBD14/20-80HY | 1.4 | 55 | ||
| XBD15/20-80HY | 1.5 | 55 | ||
| XBD16/20-80HY | 1.6 | 55 | ||
| XBD17/20-80HY | 1.7 | 75 | ||
| XBD18/20-80HY | 1.8 | 75 | ||
| XBD19/20-80HY | 1.9 | 75 | ||
| XBD20/20-80HY | 2 | 75 | ||
| XBD21/20-80HY | 2.1 | 90 | ||
| XBD22/20-80HY | 2.2 | 90 | ||
| XBD3/30-100HY | 0～30 | 0.3 | 22 | |
| XBD4/30-100HY | 0.4 | 30 | ||
| XBD5/30-100HY | 0.5 | 30 | ||
| XBD6/30-100HY | 0.6 | 37 | ||
| XBD7/30-100HY | 0.7 | 37 | ||
| XBD8/30-100HY | 0.8 | 45 | ||
| XBD9/30-100HY | 0.9 | 45 | ||
| XBD10/30-100HY | 1 | 55 | ||
| XBD11/30-100HY | 1.1 | 55 | ||
| XBD12/30-100HY | 1.2 | 75 | ||
| XBD13/30-100HY | 1.3 | 75 | ||
| XBD14/30-100HY | 1.4 | 75 | ||
| XBD15/30-100HY | 1.5 | 75 | ||
| XBD16/30-100HY | 1.6 | 90 | ||
| XBD17/30-100HY | 1.7 | 90 | ||
| XBD18/30-100HY | 1.8 | 90 | ||
| XBD19/30-100HY | 1.9 | 90 | ||
| XBD20/30-100HY | 2 | 110 | ||
| XBD21/30-100HY | 2.1 | 110 | ||
| XBD22/30-100HY | 2.2 | 110 | ||
| XBD23/30-100HY | 2.3 | 132 | ||
| XBD24/30-100HY | 2.4 | 132 | ||
| XBD25/30-100HY | 2.5 | 160 | ||
| XBD26/30-100HY | 2.6 | 160 | ||
| XBD3/40-125HY | 0～40 | 0.3 | 22 | |
| XBD4/40-125HY | 0.4 | 30 | ||
| XBD5/40-125HY | 0.5 | 45 | ||
| XBD6/40-125HY | 0.6 | 45 | ||
| XBD7/40-125HY | 0.7 | 55 | ||
| XBD8/40-125HY | 0.8 | 75 | ||
| XBD9/40-125HY | 0.9 | 75 | ||
| XBD10/40-125HY | 1 | 75 | ||
| XBD11/40-125HY | 1.1 | 75 | ||
| XBD12/40-125HY | 1.2 | 90 | ||
| XBD13/40-125HY | 1.3 | 90 | ||
| XBD14/40-125HY | 1.4 | 90 | ||
| XBD15/40-125HY | 1.5 | 110 | ||
| XBD16/40-125HY | 1.6 | 110 | ||
| XBD17/40-125HY | 1.7 | 110 | ||
| XBD18/40-125HY | 1.8 | 110 | ||
| XBD19/40-125HY | 1.9 | 132 | ||
| XBD20/40-125HY | 2 | 160 | ||
| XBD21/40-125HY | 2.1 | 160 | ||
| XBD22/40-125HY | 2.2 | 160 | ||
| XBD23/40-125HY | 2.3 | 200 | ||
| XBD24/40-125HY | 2.4 | 200 | ||
| XBD25/40-125HY | 2.5 | 200 | ||
| XBD26/40-125HY | 2.6 | 200 | ||
| XBD3/50-125HY | 0～50 | 0.3 | 2970 | 30 |
| XBD4/50-125HY | 0.4 | 37 | ||
| XBD5/50-125HY | 0.5 | 37 | ||
| XBD6/50-125HY | 0.6 | 45 | ||
| XBD7/50-125HY | 0.7 | 55 | ||
| XBD8/50-125HY | 0.8 | 55 | ||
| XBD9/50-125HY | 0.9 | 75 | ||
| XBD10/50-125HY | 1 | 75 | ||
| XBD11/50-125HY | 1.1 | 90 | ||
| XBD12/50-125HY | 1.2 | 90 | ||
| XBD13/50-125HY | 1.3 | 110 | ||
| XBD14/50-125HY | 1.4 | 132 | ||
| XBD15/50-125HY | 1.5 | 132 | ||
| XBD16/50-125HY | 1.6 | 160 | ||
| XBD17/50-125HY | 1.7 | 160 | ||
| XBD18/50-125HY | 1.8 | 160 | ||
| XBD19/50-125HY | 1.9 | 200 | ||
| XBD20/50-125HY | 2 | 200 | ||
| XBD21/50-125HY | 2.1 | 200 | ||
| XBD22/50-125HY | 2.2 | 200 | ||
| XBD23/50-125HY | 2.3 | 200 | ||
| XBD24/50-125HY | 2.4 | 250 | ||
| XBD25/50-125HY | 2.5 | 250 | ||
| XBD26/50-125HY | 2.6 | 250 | ||
| XBD3/60-150HY | 0～60 | 0.3 | 30 | |
| XBD4/60-150HY | 0.4 | 37 | ||
| XBD5/60-150HY | 0.5 | 45 | ||
| XBD6/60-150HY | 0.6 | 55 | ||
| XBD7/60-150HY | 0.7 | 55 | ||
| XBD8/60-150HY | 0.8 | 75 | ||
| XBD9/60-150HY | 0.9 | 75 | ||
| XBD10/60-150HY | 1 | 90 | ||
| XBD11/60-150HY | 1.1 | 90 | ||
| XBD12/60-150HY | 1.2 | 110 | ||
| XBD13/60-150HY | 1.3 | 132 | ||
| XBD14/60-150HY | 1.4 | 160 | ||
| XBD15/60-150HY | 1.5 | 160 | ||
| XBD16/60-150HY | 1.6 | 200 | ||
| XBD17/60-150HY | 1.7 | 200 | ||
| XBD18/60-150HY | 1.8 | 200 | ||
| XBD19/60-150HY | 1.9 | 250 | ||
| XBD20/60-150HY | 2 | 250 | ||
| XBD21/60-150HY | 2.1 | 250 | ||
| XBD22/60-150HY | 2.2 | 250 | ||
| XBD23/60-150HY | 2.3 | 250 | ||
| XBD24/60-150HY | 2.4 | 315 | ||
| XBD25/60-150HY | 2.5 | 315 | ||
| XBD26/60-150HY | 2.6 | 315 | ||
| XBD3/70-150HY | 0～70 | 0.3 | 37 | |
| XBD4/70-150HY | 0.4 | 45 | ||
| XBD5/70-150HY | 0.5 | 55 | ||
| XBD6/70-150HY | 0.6 | 75 | ||
| XBD7/70-150HY | 0.7 | 75 | ||
| XBD8/70-150HY | 0.8 | 90 | ||
| XBD9/70-150HY | 0.9 | 90 | ||
| XBD10/70-150HY | 1 | 90 | ||
| XBD11/70-150HY | 1.1 | 110 | ||
| XBD12/70-150HY | 1.2 | 110 | ||
| XBD13/70-150HY | 1.3 | 132 | ||
| XBD14/70-150HY | 1.4 | 132 | ||
| XBD15/70-150HY | 1.5 | 160 | ||
| XBD16/70-150HY | 1.6 | 160 | ||
| XBD17/70-150HY | 1.7 | 200 | ||
| XBD18/70-150HY | 1.8 | 250 | ||
| XBD19/70-150HY | 1.9 | 250 | ||
| XBD20/70-150HY | 2 | 250 | ||
| XBD21/70-150HY | 2.1 | 315 | ||
| XBD22/70-150HY | 2.2 | 315 | ||
| XBD23/70-150HY | 2.3 | 315 | ||
| XBD24/70-150HY | 2.4 | 315 | ||
| XBD25/70-150HY | 2.5 | 315 | ||
| XBD26/70-150HY | 2.6 | 315 | ||
| XBD3/80-150HY | 0～80 | 0.3 | 45 | |
| XBD4/80-150HY | 0.4 | 55 | ||
| XBD5/80-150HY | 0.5 | 75 | ||
| XBD6/80-150HY | 0.6 | 90 | ||
| XBD7/80-150HY | 0.7 | 90 | ||
| XBD8/80-150HY | 0.8 | 110 | ||
| XBD9/80-150HY | 0.9 | 132 | ||
| XBD10/80-150HY | 1 | 132 | ||
| XBD11/80-150HY | 1.1 | 160 | ||
| XBD12/80-150HY | 1.2 | 160 | ||
| XBD13/80-150HY | 1.3 | 160 | ||
| XBD14/80-150HY | 1.4 | 185 | ||
| XBD15/80-150HY | 1.5 | 185 | ||
| XBD16/80-150HY | 1.6 | 200 | ||
| XBD17/80-150HY | 1.7 | 220 | ||
| XBD18/80-150HY | 1.8 | 220 | ||
| XBD19/80-150HY | 1.9 | 250 | ||
| XBD20/80-150HY | 2 | 250 | ||
| XBD21/80-150HY | 2.1 | 280 | ||
| XBD22/80-150HY | 2.2 | 280 | ||
| XBD23/80-150HY | 2.3 | 280 | ||
| XBD24/80-150HY | 2.4 | 315 | ||
| XBD25/80-150HY | 2.5 | 315 | ||
| XBD26/80-150HY | 2.6 | 315 |
