GBW型臥式濃硫酸離心泵結構圖及選材依據
時間：2014/8/23 來源：浙江揚子江泵業有限公司
GBW型臥式濃硫酸離心泵產品簡介：
GBW型臥式濃硫酸離心泵（簡稱GBW濃硫酸泵）是揚子江泵業有限公司根據ISW型臥式管道離心泵之性能參數，采用了濃硫酸專用鑄鐵和碳鋼二種材料和優秀水力模型進行優化設計制造而成。GBW濃硫酸泵是理想的新一代化工泵。特點是該泵軸封采用外裝式優質機械密封，動、靜環采用新型硬質合金或陶瓷制成，耐磨損、無泄漏、使用壽命長.被廣泛應用于各大化工企業的濃硫酸介質輸送。

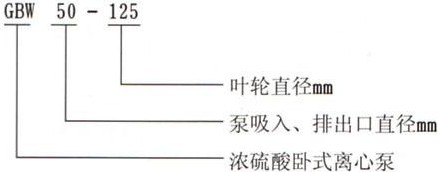

GBW型臥式濃硫酸離心泵型號意義：
GBW型臥式濃硫酸離心泵選材依據：
GBW型臥式濃硫酸離心泵專用鋼鐵大量應用于80～100%的硫酸，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的硫酸中，表面能產生保護性的硫酸鐵膜層。鑄鐵不適用于超過100%的發煙硫酸，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的發煙硫酸，超過102%的酸則又適用，溫度限定約為60℃。稀硫酸對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。
硫酸濃度：80%～98% 專用鑄鐵使用溫度：25℃～50℃
硫酸濃度：80%～98% 專用碳鋼使用溫度：25℃～60℃
GBW型臥式濃硫酸離心泵產品特點：
1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：該泵軸封采用外裝式優質機械密封，動、靜環采用新型碳化硅對碳化硅制成，耐腐蝕、耐磨損、無泄漏、使用壽命長。
3、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

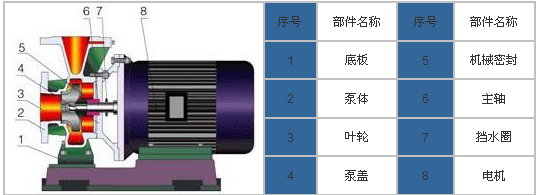

GBW型臥式濃硫酸離心泵結構圖：
GBW型臥式濃硫酸離心泵性能參數：
|
型 號 |
流量 m3/h |
揚程 m |
轉 速 r/min |
配用功率 kw |
|
GBW25-125 |
4 |
20 |
2900 |
1.1 |
|
GBW25-160 |
32 |
2900 |
2.2 |
|
|
GBW32-125 |
5 |
20 |
2900 |
1.1 |
|
GBW32-160 |
32 |
2900 |
2.2 |
|
|
GBW40-125 |
6.3 |
20 |
2900 |
1.5 |
|
GBW40-160 |
32 |
2900 |
3 |
|
|
GBW40-200 |
50 |
2900 |
5.5 |
|
|
GBW50-100 |
12.5 |
12.5 |
2900 |
1.5 |
|
GBW50-125 |
20 |
2900 |
2.2 |
|
|
GBW50-160 |
32 |
2900 |
4 |
|
|
GBW50-200 |
50 |
2900 |
7.5 |
|
|
GBW65-100 |
25 |
12.5 |
2900 |
2.2 |
|
GBW65-125 |
20 |
2900 |
4 |
|
|
GBW65-160 |
32 |
2900 |
5.5 |
|
|
GBW65-200 |
50 |
2900 |
11 |
|
|
GBW80-100 |
50 |
12.5 |
2900 |
4 |
|
GBW80-125 |
50 |
2900 |
7.5 |
|
|
GBW80-160 |
32 |
2900 |
11 |
|
|
GBW80-200 |
50 |
2900 |
18.5 |
|
|
GBW100-100 |
100 |
12.5 |
2900 |
7.5 |
|
GBW100-125 |
20 |
2900 |
15 |
|
|
GBW100-160 |
32 |
2900 |
18.5 |
|
|
GBW100-200 |
50 |
2900 |
30 |
GBW型臥式濃硫酸離心泵安裝使用及注意事項和維護
1、安裝前應仔細檢查泵體流道內有無硬質物，以免運行時損壞葉輪和泵體。
2、泵的進、出口管路上要安裝調節閥，以控制泵在額定工況內運行。
3、打開進口閥門，使液體充滿整個泵腔。
4、接通電源，當泵達到正常轉速后，再逐漸打開吐出管道上的閥門，并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在干磨情況下工作。
