AY型單雙級離心油泵,廢油泵,軟化水泵白土泵結構圖
時間：2014/1/2 來源：浙江揚子江泵業有限公司
AY型單兩級離心油泵系列，是在Y型基礎上，消化引進國外先進技術進行設計的。它是為更好地滿足用戶的要求，以提高可靠性和節能為中心的設備更新?lián)Q代而發展的新產品。具有下列特點：
1、軸承體部件將原35、50、60軸承體分別用45、55、70軸承體，提高了可靠性。
2、水力過流采用了高效節能泵的水力模型，效率平衡比Y型油泵高58%。
3、為保持繼承性，AY型油泵的結構形式、安裝尺寸、性能參數基本保持與Y型油泵相同。
4、零、部件通用化程度高 ，通標件為幾個系列產品共用。
5、選材精練，主體部件選用Ⅱ、Ⅲ類材質，軸承體等零部件增加鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用等提供了有利條件。
6、軸承有空氣冷卻、風扇冷卻、水冷三種，根據泵不同的使用溫度選用。其中風冷尤為適用于缺水或水質差的地區。
§性能參數§
性能范圍：
流量：Q=2.5～600 m3/h ，揚程H=30～330m，溫度T= - 45℃～+ 420℃
型號說明
例 50AYⅡ60×2B，500AYSⅢ150C
50，250 —— 吸入口直徑（㎜）
A —— 第一次改造
Y —— 離心油泵
S —— 第一級葉輪為雙吸
Ⅱ、Ⅲ—過流部分零件材料代號：Ⅱ—類為ZG230～450
Ⅲ—類為ZG1Cr13Ni
60、150—單級揚程
2—級數
B、C葉輪切割次數，順序以A、B…….表示
結構特征
AY型油泵為單級單吸和兩級單吸懸臂式，單級雙吸懸臂式，單級雙吸和兩級雙吸兩端支撐式，兩級單吸兩端支撐式等六種。（見圖1-6）
殼體徑向部分，其安裝方式為水平中心線支撐。特別適用于輸送高溫度高壓以及易燃、易爆或有毒的液體。泵的吸入口法闌和排除口法闌均鑄在泵體上，且均垂直朝上。軸封腔（填料室）和泵蓋是鑄在一起的，它可以裝填料密封及平衡性、波紋管型、串連型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備必須是特別提出要求或當輸送介質為水的溫度超過66℃以炭化合物溫度超過120℃時用。葉輪為整體鑄造，且經靜平衡，泵的軸向力主要靠泵葉平衡孔來平衡。軸承體裝有一套徑向球軸承和一組背對安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可為空氣冷卻（t＜120℃），遠可選用風扇冷卻（t=120℃～260℃）和水冷卻（t=260℃～420℃）。
為了泵檢修時不必拆卸吸入或排出管路就很容易地拆除葉輪、軸、軸承、軸封等零部件，AY型油泵采用擾性膜片式加長聯軸器部件。
管路系統：
1、冷卻水是根據介質溫度和使用要求，對軸封腔、軸承或泵支架等進行冷卻。水量每支管路建議為0.3～0.7m3/h，壓力為0.2～0.3MPa。
2、密封沖洗是根據泵傳送介質、溫度及壓力等工作條件不同而不同的。每個泵腔的封液量如下表（內供或外供均可）。
|
密封名義直徑（㎜）
|
13～47
|
48～59
|
60～84
|
85～95
|
96～133
|
|
平均封液量（m3/h）
|
0.18
|
0.24
|
0.36
|
0.48
|
0.66
|
3、蒸汽管路是當輸送介質溫度降低而易析結晶時配備，其壓力為0.1MPa左右。
過流部件見材料表：
根據使用條件不同，泵的主要零部件材料分為三類，見下表
|
材料類別 Ⅰ Ⅱ Ⅲ
|
||||
|
使用溫度 -20℃ to 150℃ -45℃ to +420℃ -45℃ to +300℃
|
||||
|
零件名稱
|
殼體（體、蓋）
|
HT - 250
|
ZG230–450
|
ZG1Cr13Ni
|
|
葉輪
|
HT–200
|
ZG230–450
|
ZG1Cr13Ni
|
|
|
軸
|
45
|
35CrMo
|
ZG1Cr13Ni
|
|
|
殼體密封環
|
HT - 250
|
HT–250
|
ZG1Cr13Ni
|
|
|
葉輪密封環
|
QT-500-7
|
QT500 - 7
|
3Cr13
|
|
|
填料密封套
|
3Cr13
|
1Cr13
|
1Cr13
|
|
|

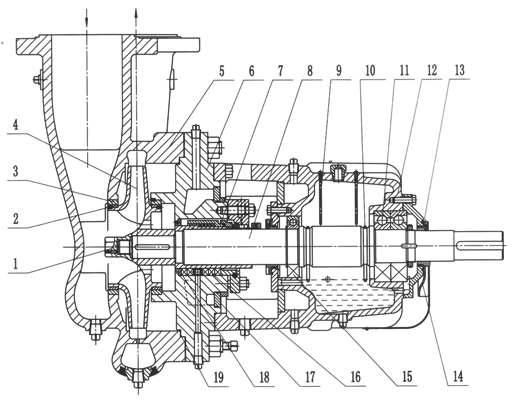

AY型單兩級離心油泵結構圖
|
||||||||
 |
|
1 |
葉輪螺母 |
6 |
泵蓋 |
11 |
推力球軸承 |
16 |
填料密封 |
|
2 |
葉輪密封環 |
7 |
機械密封部件 |
12 |
軸承懸架部件 |
17 |
水冷腔蓋 |
|
3 |
殼體密封環 |
8 |
軸 |
13 |
防塵盤 |
18 |
喉部襯套 |
|
4 |
葉輪 |
9 |
定位桿 |
14 |
風扇 |
19 |
墊 |
|
5 |
泵體 |
10 |
甩油環 |
15 |
徑向球軸承 |
|
性能參數:
| 型號 |
流量 Q m3/h |
揚程 |
轉速 |
效率 |
汽蝕余量 |
軸功率 |
配帶電機 |
泵重 |
附注 |
|
| 型號 |
功率 KW |
|||||||||
| 40AY40>×2 | 6.25 | 80 | 2950 | 31 | 2.7 | 4.4 | YB132S2-2 | 7.5 | 163 | |
| 40AY40×2A | 5.85 | 70 | 2950 | 31 | 2.7 | 3.6 | YB132S1-2 | 5.5 | ||
| 40AY40×2B | 5.4 | 60 | 2950 | 31 | 2.5 | 2.85 | YB112M-2 | 4 | ||
| 40AY40×2C | 4.9 | 50 | 2950 | 31 | 2.5 | 2.17 | YB100L-2 | 3 | ||
| 50AY60 | 12.5 | 70 | 2950 | 42 | 2.9 | 5.67 | YB132S2-2 | 7.5 |
130 |
|
| 50AY60A | 11.2 | 53 | 2950 | 39 | 2.9 | 4.1 | YB132S1-2 | 5.5 | ||
| 50AY60B | 9.9 | 39 | 2950 | 37 | 2.8 | 2.8 | YB112M-2 | 4 | ||
| 50AY60×2 | 12.5 | 120 | 2950 | 37 | 2 | 11 | YB160M2-2 | 15 |
210 |
|
| 50AY60×2A | 12 | 105 | 2950 | 36 | 2 | 9.5 | YB160M2-2 | 15 | ||
| 50AY60×2B | 11 | 90 | 2950 | 35 | 1.9 | 7.7 | YB160M1-2 | 15 | ||
| 50AY60×2C | 10 | 76 | 2950 | 35 | 1.7 | 6 | YB160M1-2 | 11 |
170 |
|
| 65AY60 | 25 | 60 | 2950 | 56 | 3.1 | 7.3 | YB160M1-2 | 11 | ||
| 65AY60A | 22.5 | 49 | 2950 | 54 | 2.8 | 5.6 | YB132S2-2 | 7.5 | ||
| 65AY60B | 20 | 37.5 | 2950 | 52 | 2.5 | 3.9 | YB132S1-2 | 5.5 | ||
| 65AY100 | 25 | 110 | 2950 | 47 | 3 | 15.9 | YB180M-2 | 22 | 190 | |
| 65AY100A | 23 | 92 | 2950 | 46 | 2.9 | 12.5 | YB160L-2 | 18.5 | ||
| 65AY100B | 21 | 73 | 2950 | 44 | 3 | 9.5 | YB160M2-2 | 15 | ||
| 65AY100×2 | 25 | 205 | 2950 | 49 | 2.8 | 29.1 | YB225M-2 | 45 | ||
| 65AY100×2A | 23 | 178 | 2950 | 47 | 2.7 | 23.7 | YB200L2-2 | 37 | 310 | |
| 65AY100×2B | 22 | 154 | 2950 | 46 | 2.7 | 20.1 | YB200L1-2 | 30 | ||
| 65AY100×2C | 20 | 130 | 2950 | 45 | 2.6 | 15.7 | YB180M-2 | 22 | ||
| 80AY60 | 50 | 60 | 2950 | 62 | 3.2 | 13.2 | YB160L-2 | 18.5 | 200 | |
| 80AY60A | 45 | 49 | 2950 | 61 | 3 | 9.9 | YB160L-2 | 15 | ||
| 80AY60B | 40 | 38 | 2950 | 60 | 3 | 6.9 | YB160M1-2 | 11 | ||
| 80AY100 | 50 | 104 | 2950 | 59 | 3.1 | 24 | YB200L2-2 | 37 | 220 | |
| 80AY100A | 45 | 85 | 2950 | 56 | 3 | 18.6 | YB200L1-2 | 30 | ||
| 80AY100B | 40 | 76 | 2950 | 54 | 2.9 | 15.3 | YB180M-2 | 22 | ||
| 80AY100×2 | 50 | 200 | 2950 | 57 | 3.6 | 47.8 | YB280S-2 | 75 | 380 | |
| 80AY100×2A | 47 | 175 | 2950 | 55 | 3.5 | 40.7 | YB250M-2 | 55 | ||
| 80AY100×2B | 43 | 153 | 2950 | 53 | 3.3 | 33.8 | YB225M-2 | 45 | ||
| 80AY100×2C | 40 | 125 | 2950 | 51 | 3.3 | 26.7 | YB200L2-2 | 37 | ||
| 100AY60 | 100 | 63 | 2950 | 72 | 4 | 23.8 | YB200L2-2 | 37 | 220 | |
| 100AY60A | 90 | 49 | 2950 | 71 | 3.8 | 16.9 | YB200L1-2 | 30 | ||
| 100AY60B | 79 | 38 | 2950 | 67 | 3.5 | 12.2 | YB160L-2 | 18.5 | ||
| 100AY120 | 100 | 123 | 2950 | 66 | 4.3 | 50.6 | YB280S-2 | 75 | 320 | |
| 100AY120A | 93 | 108 | 2950 | 62 | 4 | 44.1 | YB280S-2 | 75 | ||
| 100AY120B | 85 | 94 | 2950 | 62 | 3.8 | 35.5 | YB250M-2 | 55 | ||
| 100AY120C | 79 | 75 | 2950 | 59 | 3.6 | 27.5 | YB200L2-2 | 37 | ||
| 100AY120×2 | 100 | 240 | 2950 | 61 | 4.5 | 107.2 | YB315M2-2 | 160 | 500 | 高壓電機也可 |
| 100AY120×2A | 93 | 205 | 2950 | 60 | 4.3 | 86.6 | YB315M1-2 | 132 | 500 | |
| 100AY120×2B | 86 | 178 | 2950 | 59 | 4.2 | 70.7 | YB315S-2 | 110 | 500 | |
| 100AY120×2C | 79 | 150 | 2950 | 58 | 4.1 | 55.7 | YB280S-2 | 75 | 500 | |
| 150AY75 | 180 | 80 | 2950 | 75 | 3.9 | 52.3 | YB250M-2 | 75 | 290 | |
| 150AY75A | 160 | 66 | 2950 | 74 | 3.8 | 38.9 | YB200L2-2 | 55 | 290 | |
| 150AY75B | 145 | 46 | 2950 | 73 | 3.6 | 24.9 | YB315M2-2 | 37 | 290 | |
| 150AY150 | 180 | 157 | 2950 | 69 | 3.6 | 111.6 | YB315M1-2 | 160 | 600 | |
| 150AY150A | 168 | 137 | 2950 | 68 | 3.3 | 92.2 | YB315M1-2 | 132 | 600 | |
| 150AY150B | 155 | 116 | 2950 | 67 | 3.2 | 73.1 | YB315S-2 | 110 | 600 | |
| 150AY150C | 140 | 94 | 2950 | 65 | 3.1 | 55.5 | YB280S-2 | 75 | 550 | |
| 150AY150×2 | 180 | 300 | 2950 | 67 | 3.6 | 219.5 | YB355L-2 | 315 | 1500 | |
| 150AY150×2A | 167 | 258 | 2950 | 65 | 3 | 180.5 | YB355S4-2 | 250 | 1500 | |
| 150AY150×2B | 155 | 222 | 2950 | 62 | 2.9 | 151.5 | YB355S3-2 | 220 | 1500 | |
| 150AY150×2C | 140 | 181 | 2950 | 60 | 5.5 | 115 | YB315M2-2 | 160 | 1500 | |
| 200AY75 | 300 | 75 | 2950 | 79 | 5.5 | 77.6 | YB315S-2 | 110 | 275 | |
| 200AY75A | 260 | 60 | 2950 | 78 | 5.5 | 54.5 | YB280S-2 | 75 | 275 | |
| 200AY75B | 225 | 45 | 2950 | 77 | 5.5 | 35.8 | YB250M-2 | 55 | 275 | |
| 200AY150 | 300 | 150 | 2950 | 76 | 4.5 | 161 | YB355S3-2 | 220 | 620 | 高壓電機也可 |
| 200AY150A | 270 | 137 | 2950 | 75 | 4.2 | 132 | YB355S1-2 | 185 | 620 | |
| 200AY150B | 243 | 127 | 2950 | 73 | 3.8 | 115.1 | YB315M2-2 | 160 | 620 | |
| 200AY150C | 219 | 112 | 2950 | 72 | 3.5 | 92.8 | YB315M1-2 | 132 | 620 | |
| 200AY150×2 | 300 | 300 | 2950 | 74 | 5.5 | 331.2 | YB450M1-2 | 450 | 1400 | 6000V |
| 200AY150×2A | 287 | 270 | 2950 | 73 | 5.4 | 289 | YB450S3-2 | 400 | 1400 | 6000V |
| 200AY150×2B | 270 | 239 | 2950 | 72 | 5.2 | 244 | YB450S2-2 | 355 | 1400 | 6000V |
| 200AY150×2C | 247 | 195 | 2950 | 70 | 5.0 | 187.4 | YB355S4-2 | 250 | 1400 | 6000V |
| 250AYS80 | 500 | 80 | 2950 | 82 | 6.5 | 132.8 | YB355S1-2 | 185 | 450 | 高壓電機也可 |
| 250AYS80A | 440 | 62 | 2950 | 81 | 6.5 | 91.7 | YB280M-2 | 132 | 450 | |
| 250AYS80B | 370 | 44 | 2950 | 80 | 6.5 | 55.4 | YB280M-2 | 90 | 450 | |
| 250AYS150 | 500 | 153 | 2950 | 79 | 4.8 | 264 | YB450S1-2 | 315 | 1500 | 6000V |
| 250AYS150A | 472 | 136 | 2950 | 78 | 4.6 | 224 | YB355M-2 | 280 | 1500 | 高壓電機也可 |
| 250AYS150B | 444 | 119 | 2950 | 77 | 4.2 | 187 | YB355S4-2 | 250 | 1500 | 高壓電機也可 |
| 250AYS150C | 400 | 96 | 2950 | 76 | 4 | 138 | YB355S1-2 | 185 | 1500 | 高壓電機也可 |
| 250AYS150×2 | 500 | 303 | 2950 | 79 | 4.8 | 522 | JBO710M2-2 | 630 | 2500 | 6000V |
| 250AYS150×2A | 472 | 272 | 2950 | 79 | 4.5 | 443 | JBO710S2-2 | 560 | 2500 | 6000V |
| 250AYS150×2B | 444 | 230 | 2950 | 78 | 4.3 | 357 | YB450S3-2 | 200 | 2500 | 6000V |
| 250AYS150×2C | 400 | 190 | 2950 | 77 | 4 | 269 | YB450S1-2 | 315 | 2500 | 6000V |
