ABB變頻控制柜外形尺寸圖
時間：2012/9/14 來源：浙江揚子江泵業有限公司

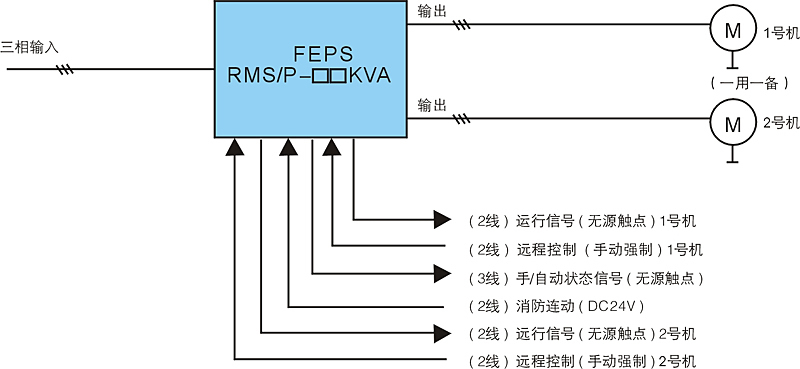

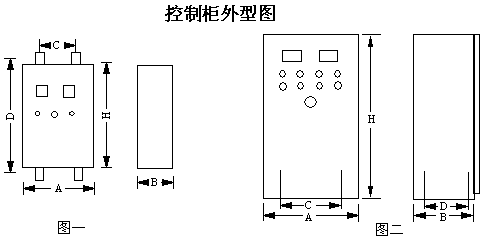

安裝與外形尺寸
|
控制柜安裝尺寸 | |||
|
|
15-30KW |
30-75KW |
90-315KW |
|
A |
450 |
500 |
600 |
|
B |
250 |
400 |
400 |
|
C |
350 |
450 |
450 |
|
D |
700 |
350 |
350 |
|
H |
650 |
1000 |
1200 |
|
參考圖號 |
圖一 |
圖二 |
圖二 |
|
安裝孔尺寸 |
外掛式 |
4—8×40 |
4—14×40 |
一、變頻調速控制柜適用范圍
變頻調速控制柜用于電力、冶金、煤炭、建材等行業及其他各個領域動力設備的控制。
二、變頻調速控制柜特點
1、變頻調速控制柜采用高性能進口變頻調速器，配用先進的數字微機控制技術， 自動化程度高，可實現恒壓變量，多恒壓變量，變壓變量多種控制方式，多種啟停方式，壓力穩定，精度≤±1%；
2、節能效果顯著，節能率一般可達20%～50%；
3、微機控制對多臺泵均實現變頻軟起動，無沖擊電流，機械沖擊磨損較小，可延長設備使用壽命，提高系統的穩定性和減小對電網的沖擊。
4、 設備中多臺泵可實現循環起動運行，可以均衡各泵的工作量進一步延長泵壽命；
5、微機控制器功能強大，系統設計配置靈活，可根據需求設定多達6臺主泵及2臺附屬小泵的控制系統；
6、適用于高低壓的各個電壓等級。
三、變頻調速控制柜主要性能
1、變頻調速控制柜具有完善的故障自檢和自處理功能。
2、對過壓、欠壓、過流、過載、缺相、短路、過熱和變頻器故障
均能自行診斷。
3、及時發出聲光信號，并能存儲異常狀態的情況，以便檢修分析；
4、全數字智能化微機控制，可根據具體情況修改運行參數；
5、變頻調速控制柜可根據用戶的需要增加各種功能：
ａ設置多組水位控制接口，可以同時控制幾路水位信號，具有斷水保護功能。
ｂ設置定時起停程序
ｃ預留遠程控制接口，實現設備的中心監控管理（用戶可選）
ｄ配置先進的人機界面（用戶可選）
四、變頻調速控制柜選型
P表示生活用C表示空調用X表示消防用XP表示消防噴淋用GP表示工業高壓變頻專用
|
特 殊 功 能 代 號 說 明 |
特殊功能代號 |
功能說明 |
|
SP |
帶備用泵 | |
|
LP |
附帶小流量泵 | |
|
TO |
定時開關機功能 | |
|
TS |
定時巡檢切換功能 | |
|
LCU |
配套液位控制系統 | |
|
ROM |
帶遠程監控接口，可實現異地集中監控 | |
|
HMI |
配套人機界面 |
五、變頻調速控制柜柜體尺寸
外型尺寸mm（寬ⅹ高ⅹ深）=600ⅹ900ⅹ250 （一拖二）
=700ⅹ1800ⅹ400（一拖多臺）
注：15KW以上柜體按照泵的功率及臺數而定。
